Modifications de câblage 101 - Débloquez de nouvelles sonorités avec de simples ajustements de circuit

La plupart des guitaristes sont tout à fait appréhensifs à l'idée d'ouvrir leur guitare et de l'attaquer avec un fer à souder. Cependant, si vous parvenez à surmonter cette peur, essayer quelques modifications simples du câblage de votre guitare peut transformer une guitare que vous aimez vraiment en une guitare dont vous êtes complètement amoureux.

Il est bon de considérer votre guitare comme bien plus que quelques morceaux de bois avec des cordes ; c'est en fait une merveille électronique, qui n'attend que d'être personnalisée en la machine de vos rêves.

Et c'est là qu'interviennent les meilleures modifications de câblage de guitare : de simples ajustements que vous pouvez apporter au circuit interne qui pourraient, subtilement ou radicalement – selon la modification – changer votre son, la réponse en volume, ainsi que la jouabilité globale de la guitare.

Par conséquent, si vous aimez votre guitare mais que vous souhaitez qu'elle soit un peu plus brillante dans les aigus, plus solide dans les graves, ou si vous avez besoin d'un choix de sonorités plus polyvalent, certaines des modifications que je vais aborder pourraient vous donner le son dont vous rêvez sans vous coûter une fortune.

Nous commencerons par les fondamentaux avant d'explorer les meilleures modifications de guitare, y compris des instructions détaillées étape par étape, et quelques conseils de sécurité pour vous assurer que vous et votre guitare êtes entre de bonnes mains.

Et ne vous inquiétez pas si vous n'avez pas de diplôme en génie électrique ou si vous n'avez jamais fait une seule modification auparavant. Je ferai de mon mieux pour vous donner la confiance nécessaire pour prendre un fer à souder et faire le travail, la plupart de ces projets prenant moins de quelques heures à terminer.

Alors, passons directement à…

Les bases du câblage de guitare

Avant de commencer à chauffer le fer à souder ou à tordre des fils, il est important de comprendre comment l'électronique de base d'une guitare fonctionne et interagit.

En termes simples, l'électronique d'une guitare se compose de micros, de potentiomètres (ou « pots » pour faire court), de condensateurs (« caps »), de commutateurs, de la prise de sortie et du câblage qui relie le tout.

Commençons par les micros, qui sont au cœur de la guitare et dont la conception influencera fortement votre sonorité. Les humbuckers annulent le bourdonnement et offrent des sonorités riches et chaudes, tandis que les micros à simple bobinage vous donneront un son plus brillant et plus défini, les P90 se situant à mi-chemin entre les deux.

Micro de guitare anti-bruit double couche Guyker P90 noir/jaune (1 ensemble)

De là, le signal traverse vos potentiomètres de volume et de tonalité. Ce sont des résistances variables qui contrôlent le volume de votre guitare et la quantité de fréquences aiguës qui sont atténuées.

Viennent ensuite les condensateurs du circuit de tonalité ; ce sont des filtres qui évacuent les hautes fréquences vers la masse lorsque vous baissez le bouton de tonalité.

Schémas de câblage standard

Ceux-ci varient d'une guitare à l'autre. Les configurations de style Les Paul/SG/355 comportent généralement une paire de humbuckers avec des contrôles de volume et de tonalité pour chacun, câblés à un interrupteur à bascule à trois positions.

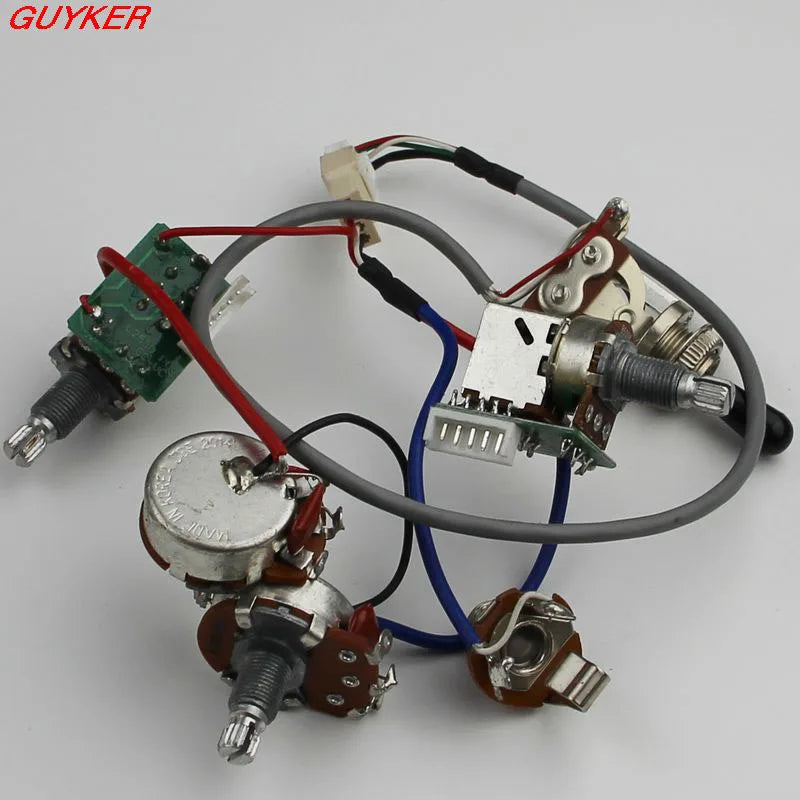

Harnais de câblage GUYKER PRO Potentiomètres à interrupteur Push Pull

Sans soudure pour guitare LP SG

Pour les Strats, elles comportent normalement trois micros à simple bobinage et un commutateur à cinq positions pour les mélanger de diverses manières.

Ces deux configurations sont éprouvées et fiables. Cependant, elles sont basiques et un peu génériques, et ne sont pas conçues pour offrir l'expression individuelle que tant de joueurs recherchent.

C'est ce qui donne aux modifications de câblage un avantage si vous ne voulez pas le même son que tous les autres joueurs de Les Paul ou de Strat, élargissant ainsi votre créativité et votre flexibilité. Changer un ou deux condensateurs, ajouter quelques résistances ou modifier le câblage peut résoudre de nombreuses plaintes courantes des joueurs, allant de la boue lorsque vous baissez le volume à la nécessité d'une plus grande variété de sons à partir d'un seul instrument.

Et n'oubliez pas que dans 99,9 % des cas, toute modification peut très facilement être entièrement annulée si le résultat sonore ne vous convient pas.

Pourquoi devrais-je modifier mon câblage ?

Il existe d'innombrables raisons pour lesquelles les guitaristes décident qu'ils veulent « plus » de leur instrument.

Certaines des configurations standard/traditionnelles ont des problèmes de « tone suck », c'est-à-dire une perte de certaines fréquences aiguës lorsque vous baissez votre volume, ce qui vous laisse avec un son boueux et plat. Ou peut-être ont-ils besoin d'un instrument plus polyvalent, comme la possibilité de séparer les bobines d'un humbucker, ce qui donne un son plus clair et plus « strat ».

Ces ajustements ne sont pas seulement pour les pros ou les guitaristes expérimentés. N'importe qui, des musiciens de chambre aux musiciens de concert, remarquera une différence qui pourrait leur donner un grand sourire. Même une simple modification, qui pourrait coûter presque rien, pourrait faire qu'une guitare bon marché surpasse de loin son poids.

Outils du métier

La plupart des modifications ne nécessitent pas un atelier rempli d'outils. Si vous avez ce qui suit, vous devriez être prêt à commencer…

• un fer à souder (25-40 watts)

• de la soudure (âme de colophane, étain-plomb 60/40)

• des pinces coupantes/à dénuder

• un multimètre pour tester la continuité

• une pompe à dessouder pour les inévitables erreurs (pas 100 % nécessaire)

Vous aurez également besoin de certains composants, tels que…

• des condensateurs (céramique 0,022 µF)

• des résistances (150 k ohms)

• des interrupteurs

Précautions de sécurité

La plupart de ces précautions relèvent du bon sens, alors pardonnez-moi si j'énonce l'évidence, mais il est toujours préférable de…

• travailler dans un espace bien ventilé pour éviter les fumées de soudure

• débrancher votre ampli et décharger les condensateurs en touchant les fils à la masse ; ils pourraient conserver une charge

• porter des lunettes de protection – mieux vaut prévenir que guérir !

Et enfin quelques…

Conseils et astuces

• Si vous êtes novice et manquez de confiance, entraînez-vous d'abord sur des chutes de fil et sur de vieux composants indésirables ou cassés.

• Faites toujours un schéma détaillé de votre câblage d'origine avant de commencer ; prendre des photos pourrait également vous aider si vous rencontrez des problèmes ou si vous devez annuler la modification.

• Gardez à l'esprit que modifier votre instrument pourrait annuler toute garantie, alors si vous êtes sur le point de modifier une toute nouvelle et brillante PRS Custom 24 tout juste sortie de son étui, réfléchissez-y sérieusement.

• Si vous envisagez de modifier une guitare vintage de valeur, il est préférable de consulter un luthier professionnel ; il pourrait bien vous conseiller de laisser l'instrument tel quel.

• L'électronique de guitare est à basse tension, donc le risque de choc électrique est minime, mais de mauvaises compétences en soudure pourraient provoquer des courts-circuits électriques, des bruits indésirables ou une perte de signal.

Tout le contexte est couvert, il est donc temps de passer à la pratique, car je vais vous présenter quelques-unes des modifications les plus…

Modifications de câblage populaires – du simple au complexe

La plupart de ces modifications conviennent aux débutants absolus en câblage, mais certaines des plus complexes pourraient nécessiter un peu plus d'expérience avant d'être tentées. Ce sont tous des circuits passifs, donc aucune pile ne sera nécessaire.

Circuit de purge des aigus

Cette modification répond probablement à la plainte la plus courante : baisser le volume supprime tous les aigus !

Pour conserver un certain éclat à faible volume, vous aurez besoin d'une modification de purge des aigus, qui consiste à ajouter une résistance et un condensateur en parallèle aux bornes du potentiomètre de volume. Voici comment procéder, étape par étape…

• Ouvrez la cavité de contrôle de votre guitare.

• Identifiez le potentiomètre de volume – il est généralement de 500k pour les humbuckers, ou de 250k pour les micros à simple bobinage.

Potentiomètre à longue tige en laiton GUYKER A500K pour guitare LP

• Ensuite, dessoudez le fil de la patte centrale vers la sortie.

• Soudez maintenant une résistance de 150k en série avec un condensateur de 0,001 µF.

• Puis reliez-les de la patte d'entrée (du micro) à la patte de sortie (vers la prise/commutateur).

• Terminez en ressoudant le fil de sortie.

Test

Jouez normalement avec le bouton de volume à fond, puis baissez-le. Le volume de la guitare devrait diminuer, mais les aigus devraient rester nets.

Les variantes incluent la modification « Kinman » – qui implique uniquement l'ajout d'une résistance – pour une purge plus subtile, ou le « câblage des années 50 » – où vous recâblez le potentiomètre de tonalité pour un contrôle indépendant.

Cette modification devrait prendre environ 15 à 20 minutes.

Division des bobines (Coil Splitting)

Les humbuckers sonnent fantastiquement, mais ils peuvent être un peu boueux et épais si vous avez besoin d'un son plus défini. C'est là que les avantages du coil splitting entrent en jeu ; exploiter une bobine vous donnera une excellente approximation du son d'un simple bobinage. Voici comment faire…

• Remplacez le potentiomètre de volume d'origine par une version push-pull telle que le Potentiomètre à interrupteur push-pull B500K de Guyker pour faisceau de câblage LP.

• Connectez le fil de la bobine du micro (généralement une paire torsadée rouge/blanc) aux cosses de l'interrupteur.

• Mettez à la terre la bobine inutilisée lorsqu'elle est divisée.

Test

Tirer le bouton devrait vous donner un tintement instantané !

Commutation série/parallèle

Les humbuckers sont câblés en série en standard pour vous donner la puissance que la plupart des guitaristes recherchent. Cependant, les câbler en parallèle donne un son plus clair et plus aérien, mais l'inconvénient est une puissance de sortie plus faible.

• Similaire à la division de bobine, installez d'abord un potentiomètre push-pull, mais cette fois, remplacez le potentiomètre de tonalité.

Potentiomètres à interrupteur push-pull Guyker B500K pour faisceau de câblage LP

• Recâbler les bobines – en série, les bobines s'enchaînent ; en parallèle, connectez-les côte à côte.

Changer le condensateur

Les condensateurs de tonalité sont responsables de l'atténuation des hautes fréquences. Le condensateur standard de 0,047 µF monté sur de nombreuses guitares pourrait être trop boueux pour vous ; si c'est le cas, remplacez-le par un condensateur de 0,022 µF pour plus de brillance ou un condensateur de 0,015 µF pour une ambiance vintage cool.

• Dessoudez l'ancien condensateur du potentiomètre de tonalité et de la masse.

• Soudez le nouveau à sa place.

Cette modification est si simple qu'elle vous laisse libre d'expérimenter pour obtenir la tonalité parfaite. Essayez des Orange Drops pour une clarté accrue, ou un condensateur papier-huile pour plus de chaleur. Il est étonnant de voir à quel point une modification aussi facile et peu coûteuse peut faire une différence, alors assurez-vous d'essayer celle-ci.

Potentiomètres de mélange et commutation de phase

Pour les joueurs de Strat

Ajoutez un potentiomètre de mélange pour pouvoir mélanger les micros manche et chevalet dans les positions 2 et 4.

Inversion de phase

Câblez délibérément un micro hors phase pour produire un son plus fin et plus nasal, comme popularisé par Peter Green de Fleetwood Mac.

Modifications plus complexes pour les ingénieurs intermédiaires

Potentiomètres de tonalité « No-load » – Déconnecte le circuit de tonalité pour un véritable bypass, augmentant les aigus.

Commutateurs « Blower » – Connecte un micro directement à la prise de sortie, contournant ainsi les commandes pour un son brut et débridé.

Ajoutez une énorme dose de gain avec un boost actif.

Installez un faisceau de câblage multiphonique pour augmenter la polyvalence de toute guitare.

Ça ne s’est pas passé comme prévu ! – Dépannage

Des modifications ont mal tourné ? Des signaux qui bourdonnent partout, une mauvaise masse, un son terrible ou pas de son du tout ???

D'abord, vérifiez la continuité avec un multimètre, puis inversez votre processus jusqu'à ce que vous trouviez le problème.

Beaucoup de bourdonnement ? – Vous devez probablement blinder la cavité intérieure avec une feuille de cuivre.

Ressources utiles

Je n'ai pas inclus de schémas de câblage car ils varieront selon la marque et le modèle de guitare que vous possédez. Il est donc préférable de faire une recherche sur internet pour la modification qui vous intéresse et la guitare que vous possédez, et vous serez submergé de schémas et d'images.

Il est également intéressant de consulter The Gear Page ou r/Luthie de Reddit, qui proposent tous deux d'innombrables schémas pour réaliser le travail correctement. Vous pouvez également obtenir des schémas de câblage officiels sur les sites web des marques, tels que Fender.com et Gibson.com.

En résumé !

Voilà, c'est mon examen approfondi des modifications de câblage relativement simples qui pourraient donner à votre guitare le son dont vous avez toujours rêvé.

Modifier votre câblage peut ouvrir un tout nouveau monde de sonorités. De l'ajout d'un treble bleed pour préserver beaucoup d'éclat à la division de vos bobines, vous offrant beaucoup plus d'options tonales, l'ajustement du câblage de votre guitare peut faire une différence surprenante dans la façon dont elle sonne.

Et si l'idée de manipuler l'intérieur de votre guitare avec un fer à souder vous rend un peu nerveux, ne vous inquiétez pas : commencez par des modifications simples et soyez prudent. De plus, notez toujours tout ce que vous faites ; dans la plupart des cas, vous devriez pouvoir revenir en arrière si le son de la modification ne vous convient pas.

Après un certain temps, votre oreille tonale se développera et vous remarquerez de petites différences que la plupart des musiciens n'entendraient même pas, ce qui vous permettra d'obtenir le son exact que vous avez toujours souhaité. Alors, essayez et...

Bonne chasse aux sons !
